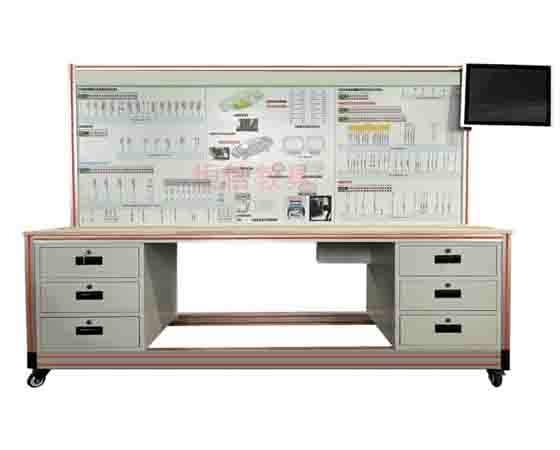

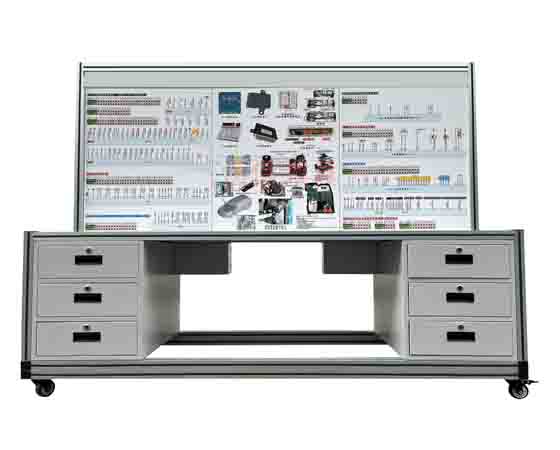

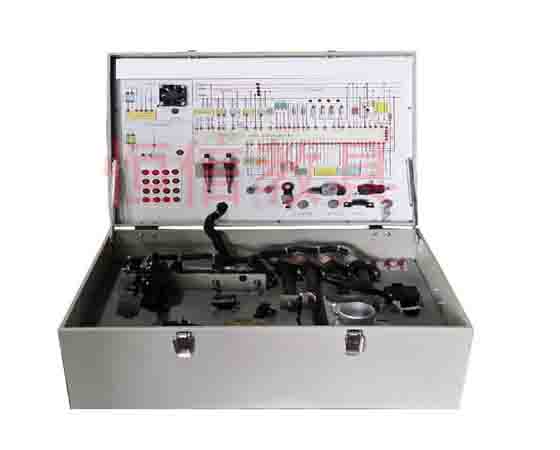

汽車電器控制實訓測試實訓平臺面板上均(要求)繪制系統線路圖，在線路圖板上相應位置(要求)安裝發光二極管，用于指示故障部位和故障性質，下面由小編為您詳細介紹!

　　功能

　　1.在教學模式下設置故障時，相對應的故障點指示燈會(huì )以不同的顏色自動點亮;而在考核模式下，該故障點指示燈不會(huì )點亮;各裝置之間(要求)采用無線模式進行數據傳輸;

　　2.在線路圖板上相應位置安裝端子電壓測量孔，(要求)控制模塊和器件端各安裝一個測量孔，方便測量所有關鍵信號的實時電壓，方便連接示波器、萬用表等測量工具;

　　3.電器控制實訓測試平臺配置端子電壓信號采集裝置、學生測試終端信號發送裝置、故障設置信號發送裝置;

　　4.實訓測試平臺配備一臺多媒體電腦，電腦和實訓測試平臺內的端子電壓信號采集裝置、學生測試終端信號發送裝置、故障設置信號發送裝置之間實時進行通訊，電腦用于安裝多媒體交互式教學系統;

　　5.(要求)通過燈光交互式教學系統可以設置整車燈光系統線路故障，系統能夠與故障設置裝置、數據采集裝置、數據發送裝置、數據測量裝置等線路板進行實時通訊，并且運行穩定可靠;

　　專用連接線束要求

　　(1)實訓測試平臺均配備一根專用連接線束，與整車一體化模塊之間進行信號連接，線束長度不大于4米;

　　(2)采用汽車專用導線制作，線徑符合原車線路(要求)，線束外采用高耐磨、可伸縮的網套管進行保護，兩端采用符合國標的航空插頭連接，允許反復插拔;每條線束的航空插頭要根據情況做適當區分，避免線束隨意連接而損壞設備;

　　實訓測試平臺規格

　　(1)外形尺寸(長×寬×高)： 1400*800*1800(毫米);

　　(2)面板尺寸(長×寬×厚)：1300*820*5(毫米);

　　(3)鋁型材規格：8-4080W、8-4040L、8-8840R;所有承重連接部位采用螺絲套扣工藝進行組裝，不使用鋁型材連接件及角件進行組裝;

　　(4)腳輪規格：3英寸總高100毫米，四輪萬向帶剎車，每輪承重150kg;

　　以上內容就是介紹的電器控制實訓測試平臺(配線束)：http://www.xyk888lx.cn/xb-zc/944.html，希望對訂購新能源汽車整車控制器系統的朋友們有所幫助,可能會(huì )出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
