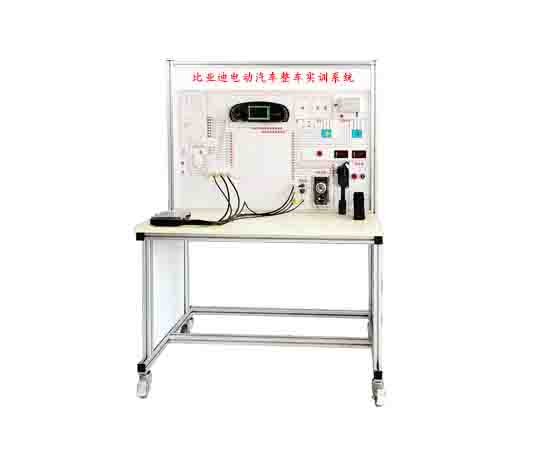

比亞迪電動汽車整車實訓系統實訓臺是以比亞迪新能源高性能A級純電動三廂轎車為基礎，符合2020年全國職業院校技能大賽改革試點賽賽項規程(高職組)“電動汽車技術”模塊賽項競賽平臺技術要求，整車實訓系統是基礎實訓設備用于整車的實訓教學、技能訓練和考核評價。

　　整車實訓系統概述

　　整車智能交互平臺以純電動整車為開發基礎，依據新能源汽車整車故障診斷標準教學理念設計，包含軟硬件系統的綜合性教學產品，滿足新能源汽車技術故障診斷與實訓需求。

　　車輛技術參數

　　1.基本參數

　　車身尺寸(長×寬×高)：4765mm×1837mm×1515mm ; 軸距：2718mm 前輪距：1580mm 后輪距：1580mm;

　　2.電池/電機參數

　　電機最大功率：90kW ;電機最大扭矩：170Nm ;變速箱：固定齒比變速箱;

　　電池能量：>50.1KWh;綜合工況續駛里程：>400km;

　　3.安全配置

　　主駕駛座安全氣囊;副駕駛座安全氣囊;胎壓報警;主駕駛位安全帶未系提醒;兒童座椅接口;ABS防抱死;制動力分配;剎車輔助;牽引力控制;車身穩定控制;

　　實訓系統模塊需求

　　整車實訓系統由檢測模塊、手動設置模塊、無線設故采集系統、無損跨接線束、顯示系統及臺架主體框架組成;可選配學生智能手持終端及教師智能手持終端，支持不少于20個學生智能手持終端同時工作;并支持手動設置故障和智能終端無線故障設置兩種設故方式;

　　1.檢測模塊

　　檢測面板由8MM亞克力制作，面板上安裝4MM檢測端子，萬用表表筆檢測時接觸緊密不掉落，從而保證測量數據可靠性及操作方便性;同時測試面板上配有對應車型電池管理模塊、電機控制器模塊、充配電總成等模塊PVC，PVC上絲印對應模塊端子針腳號;面板上安裝可調電阻，可設置串電阻故障;

　　2.手動設置模塊

　　由設故操作面板和鎖蓋組成，內置自主研發PCB電路封裝，同時安裝手動設故開關，實現線路的斷路故障設置;鎖蓋采用鈑金切割、折彎、酸洗、噴漆等工藝制作，上面裝有圓形鎖具，保證故障設置后考生無法知悉具體設置故障線路;

　　3.無線設故采集系統

　　無線設故系統采用自主開發19路設故采集盒，19路設故采集盒與上位機可通過有線、無線連接上位機軟件，將采集到整車線束電信號實時反饋并顯示出來，同時可在上位機上進行故障設置，來實現車輛的斷路、短路、虛接等故障，真正做到軟硬件雙向實時交互;

　　4.無損跨接線束

　　采用工業級60針與40針銀色航空接插頭，航空插頭固定與臺架主體框架鈑金后側，且對應跨接線束安裝不易脫落亞克力標貼，與臺架航空插座標貼一一對應，防止誤插;跨接線束另一端配有對應車輛各模塊原車插頭以及插座，保證車輛與臺架進行無損對接的同時，拔下跨接線束后車輛可正常行駛;

　　5.顯示系統

　　采用42寸大型液晶顯示屏，用立式鈑金支架固定，顯示器可360°水平旋轉，同時顯示器高度可上下調節，能清晰顯示軟件操作界面，方便多人同時教學要求;顯示器安裝智能教學系統，教學系統具有資源、考試、維修手冊等功能，資源欄內置精美課程資源，教師和學生可通過相關資源完成對新能源車輛基礎知識的認知與學習，軟件內置原車電路圖，輔助教學及故障診斷,軟件具有資源上傳與刪除功能，通過資源上傳功能，同時內置可視化課程資源，包含文本資源和視頻資源，可完成實訓期間的輔助教學。教師也可以自主上傳視頻類資源和文本資源等，或者刪除自主上傳的課程資源,考試欄具有故障設置及考核功能，故障設置類型包含斷路、信號對地短路、虛接等故障，故障設置數量點可根據實際需求變動,智能教學系統具有加密功能，可有效限制不合規操作，軟件內置紅黑表筆，可在各電路圖中進行虛擬電壓測量并在界面顯示;

　　6.臺架主體框架

　　采用堅固冷軋鋼板制作，經過嚴格的脫脂、酸洗、防銹磷化、純水清洗、靜電噴涂等工藝流程，色澤自然、穩定性高、不易變形、耐水、耐老化，臺架四個支撐腳采用60*60加厚方通，下方安裝四個帶剎車萬向腳輪，臺架框體尺寸：≥1660*900*930mm;

　　教學終端

　　(1)操作系統:Windows 7 Home Basic;

　　(2)CPU型號:Intel 酷睿i5;

　　(3)CPU主頻:3.3GHz;

　　(4)內存:≥8GBDDR3;

　　(5)硬盤容量:≥1TB7200轉;

　　(6)顯示器尺寸:≥20英寸;

　　(7)藍牙鼠標和鍵盤;

　　技術要求

　　1.該車型完整電路圖和維修手冊;

　　2.電源排插BULL：≥4插12孔，電源線≥7m，獨立銀觸點開關，高溫阻燃、防觸電、大孔距、一體化鋼條、加粗電源線，單孔阻力75N，正常插拔≥5000次，電流≥10A，其中至少一組為16A，電壓250V，功率2500W;

　　3.車衣、臺架防塵罩，配套本車型所用到的保險片和繼電器各1套;

　　4.GN-804D線盤，線長：30m，尺寸：400mm*305mm*153mm，重量(凈重)：7.67Kg，功能：大功率 過熱保護孔型，配置：1位16A五孔+3位10A五孔，執行標準：GB/T 19637-2017，接線規格：30m/3*2.5mm²，完全盤卷負載：1500W，完全退卷負載：3800W;

　　5.臺架所需網絡(luò )設備及配套線路安裝齊全可用，隨車充電樁安裝到位，與車保持適合充電位置;
