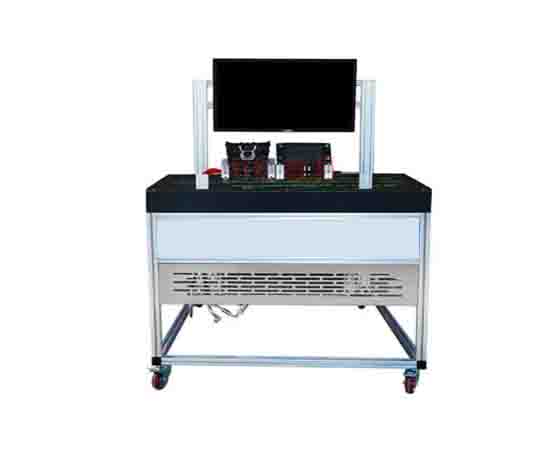

電動汽車電機驅動實驗系統實驗臺借助虛擬測量界面系統內置示波器測量新能源汽車電機驅動汽車仿真實驗板卡配套課程軟件的內置示波器測量電機控制PMW信號實驗(非 PPT)，演示時間不超過5分鐘，設備尺寸不超過40 x 80 x 10cm (長*寬*高)。

　　技術參數

　　(1)整流器實驗卡設置DC-Link電容的DC-Link充電電路和制動斬波器;

　　(2)變流器實驗卡：具備自整流功能，基于微控制器的PWM模塊，帶6個MOSFET晶體管，中間電壓高達40V，輸出電流達1A，軟件控制的多路復用器，用于同時測量多路電壓和電流，通過LED燈指示MOSFET的開關狀態，MOSFET的控制可通過相應虛擬儀器實現手動控制或者自動控制;

　　(3)電機實驗卡配置鼠籠式、永磁和繞組開路型轉子，轉子可在電機工作中或者停機時任意更換，電機實驗卡可獨立工作，也可以與變流器實驗卡連接工作;

　　(4)內置三相變頻器，時鐘頻率7810和977兩檔可調;調制模式在Sine、V-Sine、Block、SV-LIN和SV-Sine之間可調;

　　(5)實驗卡配套多媒體課程軟件集成虛擬測量?jì)x器(示波器、電壓表、電流表、函數發生器、脈沖發生器、任意信號發生器等等通用工具)，專用工具包括：變頻控制、頻率轉換器、頻閃燈、電機控制(包括交流啟動控制、V/f電機控制)、空間矢量控制、三相變頻器;

　　配置包括

　　(1)1個帶DC-Link電容的DC-Link充電電路和制動斬波器的實驗卡;

　　(2)1個可自整流的變流器實驗卡;

　　(3)1個電機實驗卡(包含定子和三相繞組、電容和帶恒流電源的溫度傳感器、三種轉子和飛輪);

　　(4)“變頻器技術”、“異步電機技術”、“新能源汽車電機驅動”多媒體課程軟件的安裝光盤;

　　現場演示

　　通過更換新能源汽車電機驅動實驗系統實驗臺板卡硬件電機中的轉子實現異步電機和同步電機切換，此項需投標現場提供實物操作演示(非 PPT)。演示時間不超過5分鐘，設備尺寸不超過40 x 80 x 10cm (長*寬*高);

　　借助新能源電動汽車電機試驗臺板卡配套課程軟件內置儀器“變頻控制”進行單個晶體管通斷控制電機轉動實驗，此項需投標現場提供實物操作演示(非 PPT)。演示時間不超過5分鐘，設備尺寸不超過40 x 80 x 10cm (長*寬*高);

　　新能源汽車電機驅動汽車仿真實驗板卡“測試實驗設置”功能，點擊點火功能后通過點擊加速踏板控制電機轉速，此項需投標現場提供實物操作演示(非 PPT)。演示時間不超過5分鐘，設備尺寸不超過40 x 80 x 10cm (長*寬*高);
