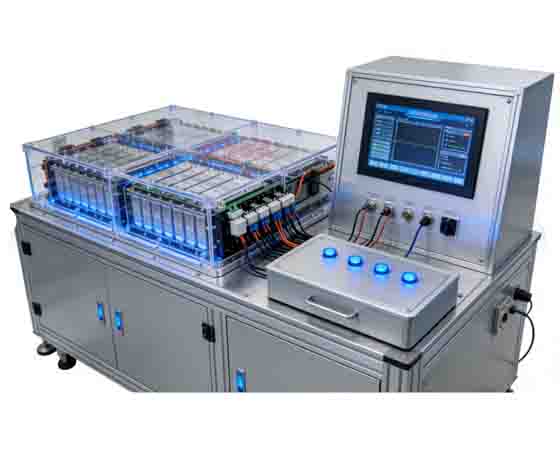

智能化動力電池組檢測維護實訓臺是由三元鋰鐵動力電池組總成(8串單體電池)組成，包括其電池管理系統(BMS)，真實展現了動力電池組各核心部件之間的連接控制關系，高壓系統的安裝位置，運行參數及安全注意事項，下面由小編為您詳細介紹!

　　功能

　　1.電池盒由透明有機玻璃制成;

　　2.電池組可帶電工作，清晰顯示單個電池及其分組方式和連接方式，可反復拆裝;

　　3.滿足動力電池檢測與維護的實際操作培訓(包括電池拆解、電池充放電測試、電池性能管理系統測試、電池維護培訓);

　　4.面板為4mm厚鋁塑板，面板印刷有UV平板噴涂彩圖板;學生可以直觀地將畫板與實物進行對比，了解和分析系統的工作原理;

　　5.動力電池組檢測維護實訓臺配有電池充電器，可以給電池充電;

　　6.檢測端子安裝在面板上，能直接檢測系統電路元件的電阻、電壓、電流、頻率信號等電信號;

　　7.實訓臺框架采用40mm×40mm整體式全鋁合金型材，耐油、耐腐蝕、易清洗;

　　8.學生可以測量單節電池的電壓和內阻;

　　9.配套訓練說明等教材，全面講述工作原理、訓練項目、故障設置及分析;

　　10.動力電池組檢測維護實訓臺包含電池管理系統(BMS)，它具有平衡、電流測量、單電壓檢測和高精度電表的功能。根據這個電流，可以準確計算出電池的剩余容量，并在液晶屏(2.3*9.3cm)上顯示電池的充電情況;

　　11.實訓臺上電池組的布置滿足了學生對電池模塊方便拆裝的要求;

　　12.實訓臺包括可垂直移動的教學板(帶原理教學板)和水平平臺(帶安裝系統的主要部件);

　　特點

　　數據監控

　　智能仿真系統動態監控動力電池組，通過人機交互界面圖形化控制動力電池管理系統智能實訓平臺，該圖包括電壓、電流、溫度、內阻和SOH。SOC、高壓互鎖狀態、充電狀態、絕緣狀態等。并在檢測到異常情況時及時報警，如果檢測到溫度異常，溫度過高和溫度過低指示燈會(huì )亮起并發出報警提示;

　　動力電池系統的維護

　　教師可以使用上位機軟件設置設備的故障，在實訓臺上，學生可以通過檢測面板查看動力電池系統的參數，如單體電壓信號、溫度信號、電阻組電壓、波形信號等。并根據測試數據判斷故障點，更換或修復故障部件;

　　動力電池系統的快速充放電

　　動力電池組檢測維護實訓臺動力有四檔(包括一檔、二檔、三檔、四檔)，其中一檔設計負荷400瓦，二檔負荷800瓦，三檔負荷1200瓦，四檔負荷1600瓦;此外，車載充電可以實現快充慢充調節，滿足日常使用和教學需求;

　　動力電池系統的組成

　　52V/20AH磷酸鐵鋰動力電池組包括電池模塊、信號采集器(溫度和電壓)、電池管理器、絕緣檢測板、維修開關、高壓配電箱(霍爾傳感器、主接觸器、充電接觸器、預充電接觸器、預充電電阻)、DC-DC轉換器、車載充電器等，直觀展示動力電池的連接方式和充放電系統的組成，硬件和主機的聯動可以真實的展現電池管理的全過程;

　　以上內容就是介紹的動力電池組檢測維護實訓臺：http://www.xyk888lx.cn/xb-dc/1224.html，希望對訂購電池包實訓臺的朋友們有所幫助,可能會(huì )出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
