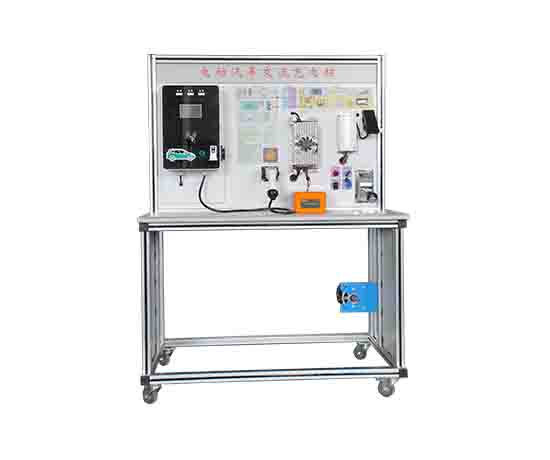

電動汽車汽車充電樁實訓系統主要由電動汽車交流單槍充電樁、智能充電卡、充電軟硬件、電壓顯示、電流顯示和充電監控過程控制軟件、交流充電槍、充電插座、汽車充電器、電池組、電機和控制器等組成， 下面小編為您介紹!

　　新能源汽車充電樁實訓系統功能要求

　　1.結構展示：將充電系統組件放置到示教板上，配有結構原理圖及介紹，方便學習充電系統各系統組成及作用;

　　2.動態演示：動態演示車輛充電過程，檢測不同工況充電電壓電流的變化規律，通過監控軟件可以顯示充電曲線;

　　3.原理展示：通過原理圖及動態演示充電系統工作原理;

　　4.新能源汽車充電搶操作實訓臺操作流程學習：可讓每個學員進行真實的充電操作，再進行電動機運行放電，演示整個充放電過程;

　　5.檢測診斷：面板配有相關電路圖并配有檢測端子，在工作過程可通過萬用表等專用儀器對電路的電壓電流等電信號進行檢測，學習檢測及維修方法;

　　6.故障考核：配有故障模擬系統，可以認為設置電路系統故障，方便進模擬檢測及學習考核;

　　7.仿真教學軟件：可在3D環境下展示不同充電樁，展示充電樁結構原理等;

　　8.實訓臺配備4個靜音自鎖腳輪，設備移動輕巧靈活;

　　實訓項目

　　1.插電式電動汽車充電系統結構組成及工作原理教學與實訓;

　　2.國標交流充電座管腳定義教學與實訓;

　　3.交流充電樁的部件組成及作用實訓;

　　4.充電電流的檢測方法教學與實訓;

　　5.交流充電樁的操作方法實訓;

　　6.交流充電樁內部電路原理實訓;

　　7.操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓;

　　8.智能充電卡片、充值軟件應用實訓;

　　9.高壓安全操作教學與實訓;

　　10.故障設置、排除思路和方法實訓;

　　技術參數

　　1.供電電源：AC220V ±10% 50Hz;

　　2.供電電流：最大32A;

　　3.動力電源：48V;

　　4.工作溫度：-40℃～+50℃;

　　5.外形尺寸：1200×600×1700mm(長×寬×高);

　　6.產品重量：65Kg;

　　7.移動腳輪：100*60mm;

　　基本配置要求

　　1.充電樁系統組件;

　　2.充電電流、電壓、功率監控器及軟件;

　　3.智能IC卡及充值管理軟硬件;

　　4.動力電池組;

　　5.電動機及驅動套件;

　　6.信號指示燈;

　　7.操作開關;

　　8.安全保護插頭;

　　9.繼電器及保險絲盒;

　　10.故障考核系統;

　　11.傳動系統工作原理3D教學軟件;

　　12.合格證保修卡;

　　以上內容就是介紹的新能源汽車充電樁實訓系統：http://www.xyk888lx.cn/xb-cz/858.html，希望對訂購汽車充電樁教學設備的朋友們有所幫助,可能會(huì )出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
